Ремонт цифрового мультиметра

фото Мультиметра DT838
Мультиметр DT838

Пожалуй наиболее распространённый и недорогой из цифровых мультиметров. Недостатки — большая погрешность особенно на морозе, плохая защита, брак. Серия цифровых мультиметров DT(M)-830-838 схожа в основном в построении, но есть  различие в обозначениях, номиналах и схемах.

Основные неисправности:

Мигает разрядная точка, показывает всякий бред.
Причина — плохой контакт в переключателе измерений. Разобрать прибор и проверить на месте ли шарик в переключателе, растянуть немного пружинку прижимающую этот шарик для лучшего переключения . Протереть переключающие контакты спиртом.  Заменить батарею питания.

Скачут показания при измерении сопротивлений, остальные режимы работают — неисправен резистор R18 (900 Ом) или неисправен транзистор Q1 (9014).

Неверные показания при измерении — обрыв R33(900 ом)

Скачут показания при измерении силы тока — резисторы R0,R1.

Схемы взяты инете моя совпадает с первой.

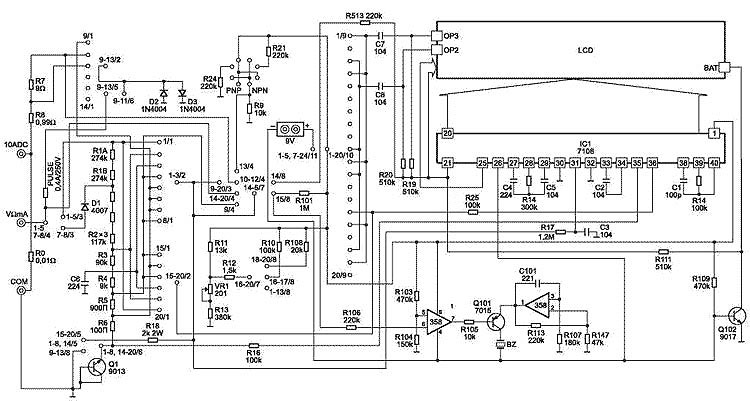

Схема 1  DT-838
Схема 2 DT(M)-832

Оцените статью
( 1 оценка, среднее 5 из 5 )
Телемастерская
Добавить комментарий

  1. Александр

    Понял одно сколько есть мультиметров столько и неисправностей. ни один мультиметр с одинаковыми значениями не похож на другой идентичный. Только понял одно ремонту они не подлежат, а лучше их вообще не покупать. На рынок стали появляться Цешки наилучший выбор пока для нас которые ищут подешевле.Но и дорогие китайские не все надёжные. Есть стрелочные тоже китайские, но измеряют на удивление хорошо YX-1000A. Вот про них хорошо отзовусь.

    Ответить
  2. Виктор

    Добрый день!
    Мультиметр DT-832B c выключателем питания. При замере напряжения уменьшает показания примерно в 30 раз. Опорное — 2.99вольт. Так понимаю Uref сильно завышено, микросхема капля, где какой вывод — трудно разобраться. В чем может быть причина?

    Ответить
  3. Юрий

    Здравствуйте! Пожалуйста, подскажите, в чём может быть причина. При включении мультиметра М838 на дисплее мелькают разные цифры, в положении прозвонки при разомкнутых щупах постоянно звучит сигнал. во всех других положениях выдаёт некоррекные показания.

    Ответить
    1. Вячеслав

      Здравствуйте, Юрий. Замените резистор R3- 1,5k

      Ответить
  4. Валерий

    DT838. Постоянный зуммер при попытке прозвонить цепь, хотя бы не соединены. При попытке что-то измерить ( напряжение или ток) показывает 1. В чем причина?

    Ответить
    1. admin автор

      Здравствуйте. Поломки бывают похожи с одинаковыми причинами, но все таки не всегда. Нужно открывать схему и определять, что может приводить к короткому замыканию на входе. Ну и нужен второй прибор для замеров.

      Ответить
  5. николай

    благодарю! воспользуюсь вашими советами.

    Ответить
  6. Коллекционер

    схема dt 9208 .www.trambroid.com/blog/remont-multimetra-dt9208a-zamena-acp-klyaksy-na-icl7106/

    Ответить
  7. Коллекционер

    Админ, д.день! Подскажите, достался старенький (1970-1980гг) цифровой мультиметр из Японии, Soar ME-523, он без многих современных функции, но все же может измерять:
    1-сопротивление (измеряет),
    2-постоянное напряжение (измеряет),
    3-силу тока (не измерял еще, тк нет нагрузки),
    4-переменное напряжение(завышает показания стабильно, вместо 230-232 вольт показывает 485-486 вольт!)
    Что может быть неисправно? Какое нибудь сопротивление или посерьезнее?
    Разбирал, пока просто визуально осмотрел и сфотографировал начинку. Много микросхем, подстроечных резисторов и еще разных элементов, не проверял ничего, пайка поверхностная. Прежде чем ковырять, хотел бы уточнить мнение знающих в этих делах!
    ПС: есть еще др. рабочие мультиметры, знания в чтении схем условные, учился не по этому профилю!

    Ответить
    1. Алексей

      Добрый день! Прочитал про проблему Вашего SOAR ME-530. Чем закончился ремонт? Просто у меня появилась такая же проблема с таким же мультиметром.
      С уважением,
      Алексей

      Ответить
  8. Игорь

    Мультиметр ДТ 832. Показывает всякий бред. Гуляют цифры без замеров (при включении). На вольтах показывает 1 и — 1, и при переменке м на постоянном. Выбросить иль можно что-то сделать? Спасибо

    Ответить
  9. витя

    Здравствуйте. Мультиметр-клещи 266C (вероятно ресанта) при включении постоянно выдают 1666 с десятичной точкой «перепрыгивающей» из разряда в разряд в зависимости от переключения диапазонов. Подскажите пожалуйста что за неисправность может быть. Спасибо.

    Ответить
    1. Сергей

      Добрый день. Подскажите пожалуйста.
      Замерил 220в на режиме ампер. Итог показания гуляют цифры скачут на дисплее без замеров.
      Вопрос: что обычно горит и ремонтируемый ли он теперь?

      Ответить
    2. Константин

      Отожмите кнопку фиксации показаний ))

      Ответить
    3. Саня

      У клещей обычно сбоку есть кнопка фиксатора измерений. Если она нажата при включении, то показывает 1666 как раз. отожмите и будет все ок

      Ответить
  10. николай

    подскажите мультиметр м 832 не работает измерения напряжения во всех режимах в чём может быть причина

    Ответить
  11. serg

    фигня какая-то в схеме два р14;один 300ком. второй 100ком. 28 и 39 контакт проца.

    Ответить
  12. Радамир

    Народ у меня multimeter DT-832 он не правельно показывает Ком,МКФ,ом,подскажыте что делать?

    Ответить
    1. admin автор

      Проверять сопротивления по входам.

      Ответить
  13. Alexander

    это не 838 совсем не он. здесь и схему не надо уметь читать….

    Ответить
  14. Андрей

    Скажите размеры шариков в переключатель dt830b так как их там не было. от какого подшипника подходят

    Ответить
    1. Андрей

      Попробуй шарики от рулевой колонки велосипеда.

      Ответить
  15. макс

    Эта ручка без отметки из-за неё сделал ошибку, вольтаж на омки перепутал блин.

    Ответить
  16. макс

    Мультиметр dt 832 случайно поставил на 200 ом и сунул щупы в розетку что то хрюкнуло в приборе, после неправильные показания во всех измерениях, можно оживить прибор?

    Ответить
    1. admin автор

      Берется другой прибор и меряются сопротивления. Проверить вход на короткое замыкание.

      Ответить
    2. Серёга

      Возле проца, внизу стоит SMD-шный резюк — 154 Ом. Вылетает чаще всего.

      Ответить
  17. Алексей

    Добро времени суток есть мультимедиа DT700D был куплен пару лет назад все было хорошо . Но вот в прекрасный момент он понадобился , включил на позвонить проверить предохраняет он записал и не выключился пока не перевел ручку в другое положение . Если знаете что с ним могло случится буду рад любой помощи.

    Ответить
    1. Алексей

      Хочу добавить модель платы L10990 дата выпуска 21.09.2011

      Ответить
      1. admin автор

        Давай бобавлю.

        Ответить
    2. admin автор

      Извини Алексей не понял вопроса.

      Ответить
  18. юрий

    Здравствуйте! На жк индикаторе некоторые сегменты не высвечиваются. Батарея новая. Что сломалось?

    Ответить
    1. admin автор

      ЖК дисплей закреплен не прочно и при падении может смещаться. Нужно разобрать и потихоньку перемещая добиться высвечивания всех элементов.

      Ответить
  19. Александр

    Здравствуйте! Спасибо за Ваш сайт, мне понравилось простое объяснение причин неполадок и их устранение. У меня просьба, подскажите пожалуйста, при измерении напряжении в сети мультиметром DT-838, появляются цифры 6.3. Какая может быть причина? Заранее благодарен.

    Ответить
    1. admin автор

      К сожалению уже таким мультиметром давно не пользуюсь и под рукой нет, но такие показания могут появляться в двух случаях это замер переменного напряжения при положении переключателя для измерения постоянного или неисправность.
