Убавляем ток подсветки на телевизоре Erisson 39LES67

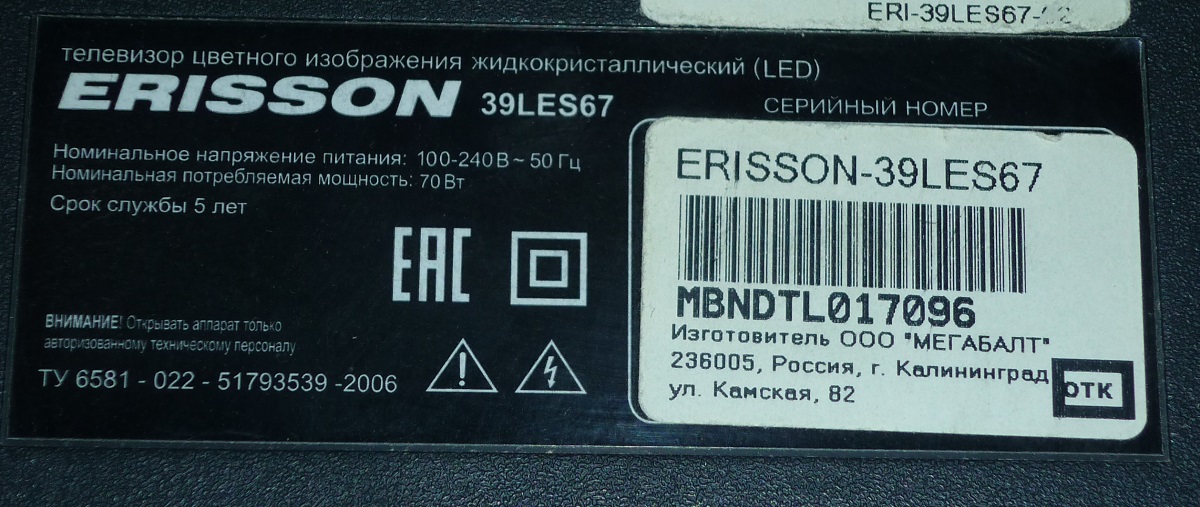

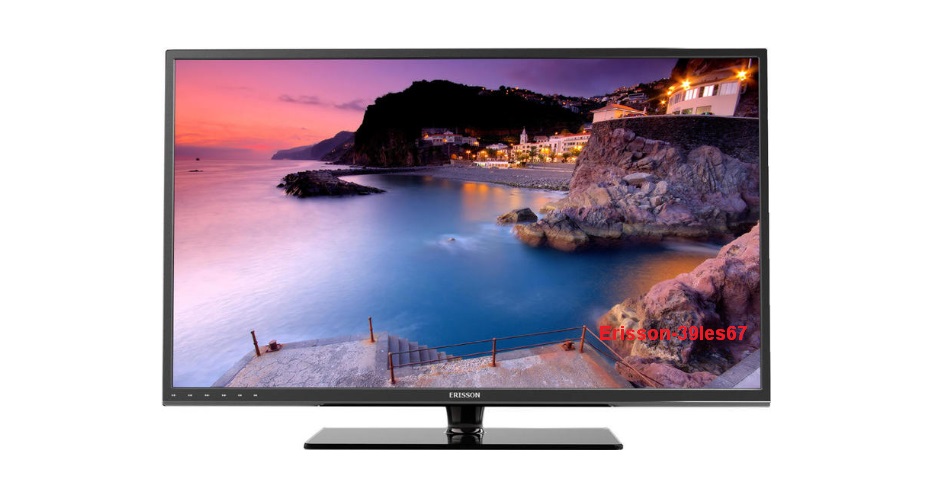

LED телевизор ERISSON 39LES67 поступил в ремонт с неисправной подсветкой. Симптом известный, звук есть изображения нет. Не буду подробно описывать замену неисправных светодиодов, цель статьи в том, как убавить ток подсветки телевизора.

Немного о его составе телевизора: шасси — 5800-A6M62E-0P00, LED Panel — RDL390HY FHD, процессор — MSD6306PUN, драйвер подсветки — TPS61196 (даташит).

Сложно говорить о том какой ток установлен при изготовлении аппарата, но при замере после произведённого ремонта его величина составляла 312 мА. Это великовато и может привести впоследствии к повторному ремонту подсветки или периодическому срабатыванию защиты с выключением телевизора.

типовая схема включения TPS61196
Типовая схема включения контроллера подсветки TPS61196

В описании к драйверу есть информация, что он обеспечивает на каждом из своих шести выходах постоянный ток 200 мА или импульсный  — 400 мА. Контроллер работает в диапазоне входных напряжений от 10 до 30 В и с номинальным выходным током 0,2 А каждого из выходов. Напряжение  питания подсветки устанавливается на выводе 19 OVP обычно составляет 60 В, но является регулируемым.

Хорошо иметь мануал на телевизор или схему, но когда его нет, проблема решается с помощью мультиметра. С помощью прозвонки определяется, что для данном шасси 10 вывод ISET имеет выход на корпус через параллельно включенные SMD резисторы RP9, RP71 сопротивлением 82 и кОм и 110 кОм (smd 823 и 114).

резисторы регулирующие ток подсветки
SMD резисторы регулирующие ток подсветки

Замер показал, их общее сопротивление составило 52 кОм. Рассеиваемая мощность smd резисторов мала так, что в данном случае она достигалась установкой 2 сопротивлений. В моём случае добиваясь необходимого тока подпаивал обычный резистор 0,125 Вт.

сопротивление 58 кОм

ток на выводе 10 260 ма
При сопротивлении 58 кОм ток 260 мА

Итак удалил RP9  и RP71, установив резистор 58 кОм, ток подсветки составил 260 мА, что также много.

Необходимого значения достиг установкой сопротивления 68 кОм.

ток подсветки резистор 68 ком
Навесной резистор 68 кОм
установленный ток 0,2 А
При резисторе 68 килоОм установленный ток 0,2 А
